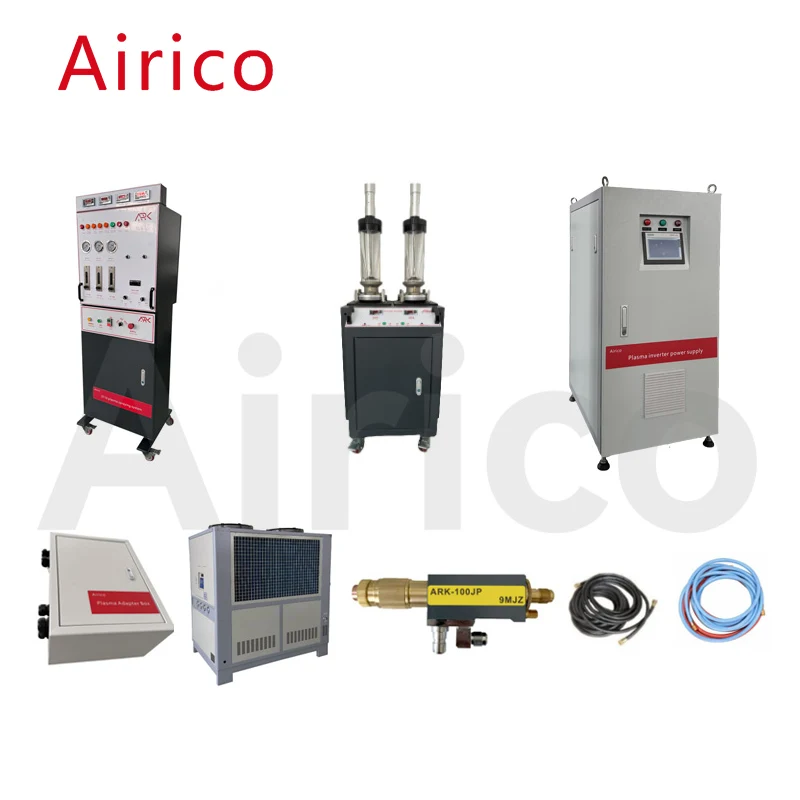

Оборудование плазменного напыления плавит распыляемый материал, создавая высокотемпературную плазменную дугу. Плазменная дуга создается путем ионизации и нагрева газа (например, аргона, азота и т. д.) до чрезвычайно высокой температуры. Распыляемый материал обычно поставляется в виде порошка или проволоки, который плавится плазменной дугой и распыляется на поверхность подложки. Он имеет широкий спектр применения в аэрокосмической отрасли, автомобилестроении, машиностроении и производстве электронных компонентов. Путем напыления поверхности можно сделать оборудование износостойким и устойчивым к коррозии, а также повысить его производительность.
Используется для регулирования и контроля воды, электричества, газа и порошка. Он может контролировать всю систему, и пользователи могут напрямую понимать параметры системы во время работы из шкафа управления, такие как напряжение и ток. Если электричество и газ в системе не соответствуют требованиям, система автоматически подаст сигнал тревоги, напоминая пользователям о необходимости внесения соответствующих корректировок. Отрегулируйте температуру плазменной дуги, регулируя ток и напряжение на панели. Пользователи также могут контролировать скорость потока газа и соотношение газов, регулируя основной и второстепенный газы на панели управления, тем самым изменяя длину плазменной дуги и скорость пламени и, в конечном итоге, изменяя скорость частиц порошка.
|
Число |
Проект |
Основные параметры |
|
1 |
Входной источник питания |
220 В переменного тока, 50 Гц/60 Гц |
|
2 |
Входная мощность |
300 Вт |
|
3 |
Тип управления |
ПЛА управление+реле |
|
4 |
Тип и давление основного газа |
Аргон, азот 0,6-0,8 МПа |
|
5 |
Максимальный расход магистрального газа |
2м³/ч |
|
6 |
Тип и давление вторичного газа |
Водород, гелий 0,25-0,4 МПа |
|
7 |
Воздух и давление |
сухой 0,5 МПа |
|
8 |
Метод использования газа |
Аргон, аргон+водород, азот, азот+водород |
|
9 |
Внешние размеры шкафа управления |
400х700х1820мм |
|
10 |
Общий вес шкафа управления |
130 кг |
Устройство, используемое для хранения распыляемого порошка и подачи его к распылителю в соответствии с технологическими требованиями. Основной газ распылителя используется в качестве газа для подачи порошка. Распыленный порошок подается к выходу устройства подачи порошка за счет вращения скребка подачи порошка, и порошок покидает ковш подачи порошка вместе с давлением газа и поступает в распылительный пистолет. С помощью потенциометра на панели шкафа управления можно регулировать скорость подачи порошка.
|
Число |
Проект |
Основные параметры |
|
1 |
Способ доставки порошка |
Скребок пневматического типа |
|
2 |
Емкость двойной трубки |
6,0 л |
|
3 |
Доставка порохового газа |
Азот |
|
4 |
Давление газа для подачи порошка |
1,1-1,3 МПа |
|
5 |
Скорость подачи порошка |
0~160 г/мин |
|
6 |
Точность подачи порошка |
±1% |
|
7 |
Расход газа для подачи порошка |
400-800л/ч |
|
8 |
Внешние размеры порошкового питателя |
500х460х1300мм |
|
9 |
Вес порошкового питателя |
50 кг |
Источник питания плазменного инвертора обеспечивает питание постоянного тока для распылительного пистолета, используя модули IGBT, интеллектуальное управление модулем, электрические модули с водяным охлаждением, мягкий зажигание дуги, небольшой размер, высокую эффективность, низкое энергопотребление, хорошее рассеивание тепла, непрерывную работу и низкий уровень энергопотребления. процент отказов. В настоящее время это отличный источник питания для плазменной системы в Китае.
|
Число |
Проект |
Основные параметры |
|
1 |
Входной источник питания |
3P переменного тока, 380 В, 50 Гц/60 Гц |
|
2 |
Номинальная выходная мощность |
96КВ |
|
3 |
Максимальное напряжение холостого хода |
125 В постоянного тока |
|
4 |
Рабочий ток |
100-1100А |
|
5 |
Рабочее напряжение |
30-100В |
|
6 |
Силовые характеристики |
Источник постоянного тока |
|
7 |
Текущая точность |
<1% |
|
8 |
Скорость загрузки |
90% |
|
9 |
Размеры блока питания |
650х430х1600мм |
|
10 |
Масса |
200 кг |
Смешайте воду и электричество плазменного оборудования и направьте в распылитель. В то же время обеспечьте высокочастотное импульсное напряжение, необходимое для запуска дуги пистолетом-распылителем и определения температуры обратной воды и давления охлаждающей воды пистолета-распылителя. Он легкий, гибкий и его легко перетаскивать. Хорошие характеристики инициирования дуги, уменьшающие мгновенный ток, когда сопло запускает дугу.
|
Число |
Проект |
Основные параметры |
|
1 |
Входное напряжение |
220 В переменного тока, 50 Гц/60 Гц |
|
2 |
Номинальная мощность |
250 Вт |
|
3 |
Режим управления |
Внешний контроль |
|
4 |
Выходное высокочастотное напряжение |
АС2500-3000 |
|
5 |
Внешние размеры |
610x480x340 мм |
|
6 |
Масса |
30 кг |
Двойной привод компрессора уменьшает общий объем машины и увеличивает пространство; В основном используется для эффективного охлаждения распылителя и продления срока службы сопла.
|
Число |
Проект |
Основные параметры |
||
|
1 |
Внешний вид агрегата |
1330x780x1310 (мм) |
||
|
2 |
Емкость бака для оборотной воды |
250 кг |
||
|
3 |
Холодопроизводительность |
32,2 кВт |
||
|
4 |
Колебания температуры воды на выходе |
5℃ |
||
|
5 |
Источник питания |
3P AC380 50 Гц/60 Гц |
||
|
6 |
Компрессор |
Двойной компрессор |
Происхождение: Саньо, Япония. |
|
|
7 |
Выходное давление |
4-8 кг регулируемый |
Скорость потока сточных вод |
4м³/ч |
|
8 |
Внешний циркуляционный насос |
Номинальная мощность 1,1 кВт |
Номинальный ток 1,5 А |
|
|
9 |
Количество впрыскиваемого хладагента |
11 кг |
Холодильные среды |
F22 |
|
10 |
Мощность вентилятора |
85Шх2 |
||
|
11 |
Общая входная мощность |
13,5 кВт |
||
|
12 |
Масса |
450 кг |
||
Airico-3710 Пистолет-распылитель типа А используется для операций термического напыления производственного типа с максимальной выходной мощностью 100 кВт. Этот тип распылителя имеет более высокую мощность, поэтому он может использовать высокую скорость подачи порошка в производственных условиях, сокращать время распыления и снижать затраты на обработку. Стандартная конструкция позволяет осуществлять быструю замену оборудования. Различные сопла, электроды и порты для порошка являются дополнительными для удовлетворения требований распыления различных материалов.
|
Число |
Проект |
Основные параметры |
|
1 |
Номинальная выходная мощность |
80КВт |
|
2 |
Номинальный ток |
100-1000А |
|
3 |
рабочее напряжение |
30-100В |
|
4 |
Внешние размеры |
80X75X190 мм |
|
5 |
Масса |
3,5 кг |
