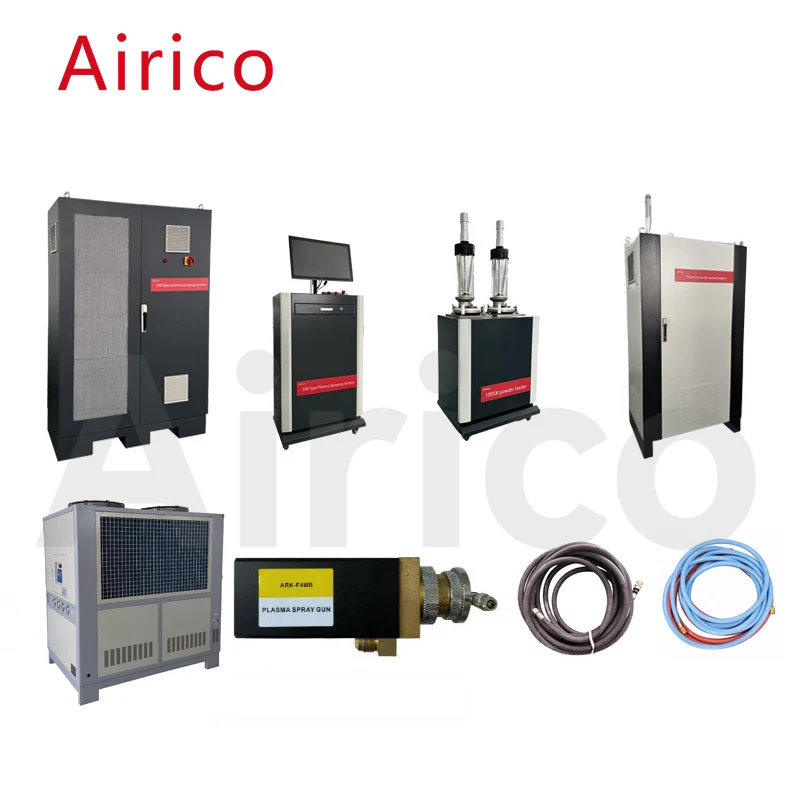

Шкаф управления Airico-100 является центром управления системой плазменного напыления Airico-100. Всю систему распыления Airico-100 можно автоматизировать, управляя шкафом управления. И можно записать параметры распыления разных порошков. Технически, все газы контролируются с помощью массового расходомера с замкнутым контуром, который решает проблему нестабильного давления и расхода во время работы, что приводит к изменению расхода и напряжения плазменного пламени, тем самым стабилизируя выходную мощность. Режим работы: сенсорное управление.
|
Число |
Содержание проекта |
Основные параметры |
|
1 |
Входное напряжение |
2П переменного тока, 220 В, 50 Гц |
|
2 |
Входная мощность |
150 В |
|
3 |
Тип управления |
ПЛК+МФЦ+сенсорный экран |
|
4 |
Тип и давление основного газа |
Азот, аргон (0,7-0,8 МПа) |
|
5 |
Тип и давление вторичного газа |
Водород (0,4 МПа) |
|
6 |
Давление азота |
0,5~0,8 МПа |
|
7 |
Метод использования газа |
Аргон, аргон+водород, азот, азот+водород |
|
8 |
Повторяемость MFC |
±0,2% полной шкалы |
|
9 |
Точность МФЦ |
±1% полной шкалы |
|
10 |
Внешние размеры |
1100х500х1850мм |
Устройство подачи порошка системы плазменного напыления Airico-100 служит для хранения распыляемого порошка и подачи его к краскораспылителю. Порошок подается за счет вибрации распыления азота, а скорость подачи порошка можно регулировать через шкаф управления.
| Число | Проект | Основные параметры |
| 1 | Способ доставки порошка | Скребок пневматического типа |
| 2 | Емкость двойной трубки | 6,0 л |
| 3 | Давление воздуха для подачи порошка | 1,1-1,3 МПа |
| 4 | Отправка порохового газа | Азот |
| 5 | Скорость подачи порошка | 0~160 г/мин |
| 6 | Точность подачи порошка | ±1% |
| 7 | Расход газа для подачи порошка | 400-800л/ч |
| 8 | Питатель порошка Внешние размеры | 500х460х1300мм |
| 9 | Устройство подачи порошка Вес | 50 кг |
Источник питания плазменного инвертора обеспечивает питание постоянного тока для распылительного пистолета, используя модули IGBT, интеллектуальное управление модулем, электрические модули с водяным охлаждением, мягкий зажигание дуги, небольшой размер, высокую эффективность, низкое энергопотребление, хорошее рассеивание тепла, непрерывную работу и низкий уровень энергопотребления. процент отказов. В настоящее время это отличный источник питания для плазменной системы в Китае.
| Число | Проект | Основные параметры |
| 1 | Входной источник питания | 3P переменного тока, 380 В, 50 Гц/60 Гц |
| 2 | Номинальная выходная мощность | 100КВт |
| 3 | Максимальное напряжение холостого хода | 125 В постоянного тока |
| 4 | Рабочий ток | 100-1000А |
| 5 | рабочее напряжение | 30-125В |
| 6 | Текущая точность | 1% |
| 7 | Скорость загрузки | 90% |
| 8 | Источник питания Внешние размеры | 1510х1000х1070мм |
| 9 | Масса | 1600 кг |
Смешайте воду и электричество плазменного оборудования и направьте в распылитель. В то же время обеспечьте высокочастотное импульсное напряжение, необходимое для запуска дуги пистолетом-распылителем и определения температуры обратной воды и давления охлаждающей воды пистолета-распылителя. Он легкий, гибкий и его легко перетаскивать. Хорошие характеристики инициирования дуги, уменьшающие мгновенный ток, когда сопло запускает дугу.
| Число | Проект | Основные параметры |
| 1 | Входное напряжение | 220 В переменного тока, 50 Гц/60 Гц |
| 2 | Номинальная мощность | 250 Вт |
| 3 | Режим управления | Внешний контроль |
| 4 | Выходное высокочастотное напряжение | АС2500-3000 |
| 5 | Внешние размеры | 610x480x340 мм |
| 6 | Масса | 30 кг |
Двойной привод компрессора уменьшает общий объем машины и увеличивает пространство; В основном используется для эффективного охлаждения распылителя и продления срока службы сопла.
| Число | Проект | Основные параметры | ||
| 1 | Внешний вид агрегата | 1330х780х1310мм | ||
| 2 | Емкость бака для оборотной воды | 250 кг | ||
| 3 | Холодопроизводительность | 32,2 кВт | ||
| 4 | Колебания выходной воды температура |
5℃ | ||
| 5 | Источник питания | 3P AC380 50 Гц/60 Гц | ||
| 6 | Компрессор | Двойной компрессор | Происхождение: Саньо, Япония. | |
| 7 | Выходное давление | 4-8 кг регулируемый | Сточные воды ставка |
4м3/ч |
| 8 | Внешний циркуляционный насос | Номинальная мощность 1,1 кВт |
Номинальный ток 1,5 А | |
| 9 | Количество впрыскиваемого хладагента | 11 кг | Охлаждение СМИ |
F22 |
| 10 | Мощность вентилятора | 85Шх2 | ||
| 11 | Общая входная мощность | 13,5 кВт | ||
| 12 | Масса | 450 кг | ||
Оборудование плазменного напыления Airico-F4MB оснащено распылителем высокой номинальной мощности, максимальная выходная мощность которого достигает 80 кВт. В производственной работе это может повысить эффективность производства, сократить время распыления и снизить затраты на обработку. Его стандартная структура может быстро заменить различное оборудование, например, различные сопла, электроды и порты подачи порошка могут быть выбраны для удовлетворения потребностей в распылении различных материалов.
| Число | Проект | Основные параметры |
| 1 | Номинальная выходная мощность | 60КВт |
| 2 | Номинальный ток | 100-1000А |
| 3 | Рабочее напряжение | 30-100В |
| 4 | Внешние размеры | 80х75х190мм |
| 5 | Масса | 3,5 кг |
