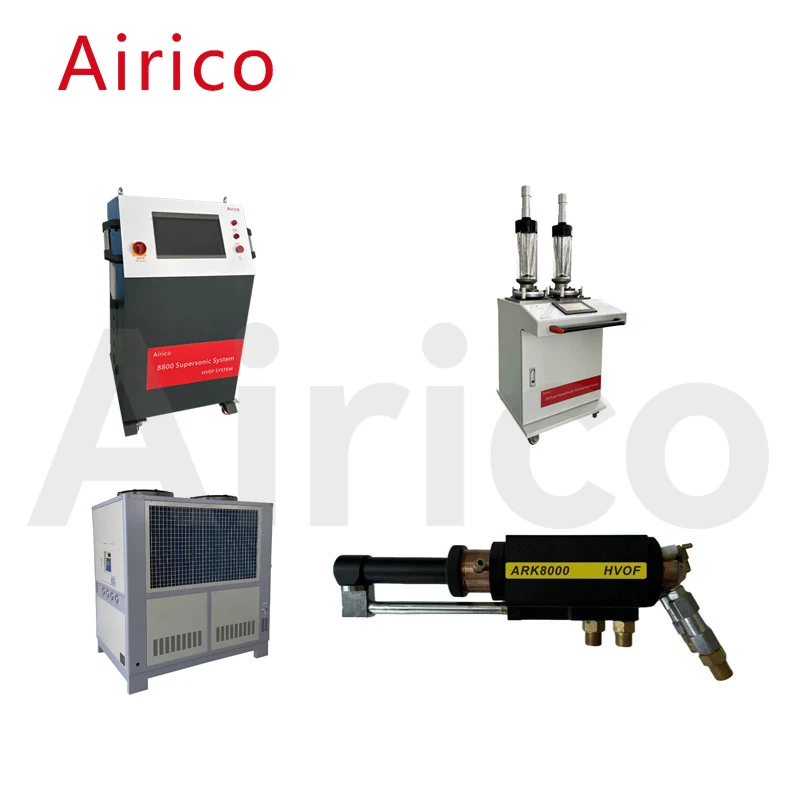

Шкаф управления оборудованием сверхзвукового распыления Airico-JP8800 является центром управления системой. Он использует новейшие технологии для автоматического управления всей системой. В нем используется сенсорный терминал управления, который объединяет управление, настройку, справку, отображение, мониторинг процессов и сигналов о неисправностях, что делает его более удобным в использовании, а также более простым и интуитивно понятным в эксплуатации.
|
Число |
Проект |
Основные параметры |
|
1 |
Тип управления |
Сенсорный экран управления + управление MFC + ПЛК |
|
2 |
Входная мощность |
550 Вт |
|
3 |
Давление/расход керосина |
1,3 МПа 22-24 л/ч |
|
4 |
Давление кислорода/скорость потока |
1,6 МПа 25–40 м³/ч |
|
5 |
Давление/расход газа-носителя |
0,35-0,4 МПа 1-1,4 м³/ч |
|
6 |
Внешние размеры шкафа управления |
500x550x1064 мм |
|
7 |
Вес шкафа управления |
59 кг |
Сверхзвуковой высокоскоростной дозатор порошка для газопламенного напыления Airico-JP8800 представляет собой устройство, используемое для хранения распыляемого порошка и подачи его в распылительный пистолет в соответствии с технологическими требованиями; Используя азот или аргон в качестве газа для подачи порошка, распыляемый порошок достигает выпускного отверстия для порошка при вращении нижнего скребка для подачи порошка и поступает в распылительный пистолет вместе с газом для подачи порошка; Скорость подачи порошка можно регулировать с помощью потенциометра на панели шкафа управления.
|
Число |
Проект |
Основные параметры |
|
1 |
Способ доставки порошка |
Скребок пневматического типа |
|
2 |
Емкость двойной трубки |
7,0 л |
|
3 |
Отправка порохового газа |
Азот или аргон |
|
4 |
Давление воздуха для подачи порошка |
0,45 МПа |
|
5 |
Давление азота и скорость потока |
0,6-1,0 МПа 1,0-1,4 м³/ч |
|
6 |
Скорость подачи порошка |
0~150 г/мин |
|
7 |
Точность подачи порошка |
±1% |
|
8 |
Внешние размеры порошкового газораспределительного механизма |
500х400х1300мм |
|
9 |
Вес порошкового питателя |
50 кг |
Двойной привод компрессора уменьшает общий объем машины и увеличивает пространство; В основном используется для эффективного охлаждения сопла и уплотнительного кольца, что позволяет продлить срок службы сопла и уплотнительного кольца.
|
Число |
Проект |
Основные параметры |
||
|
1 |
Внешний вид агрегата |
2330x1000x1720 (мм) |
||
|
2 |
Емкость бака для оборотной воды |
530л |
||
|
3 |
Холодопроизводительность |
76,8 кВт |
||
|
4 |
Колебания температуры воды на выходе |
5-35℃ |
||
|
5 |
Источник питания |
3P AC380 50 Гц/60 Гц |
||
|
6 |
Компрессор |
Двойной компрессор |
Происхождение: Саньо, Япония. |
|
|
7 |
Выходное давление |
4-10 кг регулируемый |
Скорость потока сточных вод |
6м³/ч |
|
8 |
Внешний циркуляционный насос |
Номинальная мощность 1,1 кВт |
Номинальный ток |
1,5 А |
|
9 |
Количество впрыскиваемого хладагента |
15 кг |
Холодильные среды |
F22 |
|
10 |
Мощность вентилятора |
85Шх2 |
||
|
11 |
Общая входная мощность |
26КВт |
||
|
12 |
Масса |
1500 кг |
||
Сверхзвуковой огнеметный пистолет Airico-8000 использует авиационный очищенный керосин в качестве топлива, кислород в качестве газа, поддерживающего горение, воздух и воду в качестве охлаждающего угля и азот для подачи порошка. Краскопульт может работать непрерывно и стабильно в течение длительного времени.
|
|
Проект |
Основные параметры |
|
1 |
Скорость пламени |
2100 м/с |
|
2 |
Температура пламени |
3000℃ |
|
3 |
Мощность распылителя |
150 кВт (ценность преобразования) |
|
4 |
Скорость частиц порошка |
1100 м/с |
|
5 |
Метод охлаждения |
Водяное охлаждение |
|
6 |
Расход охлаждающей воды |
9,5 л/мин |
|
7 |
Пористость покрытия |
<1% |
|
8 |
Прочность связи |
>90 МПа |
|
9 |
Подходящий размер порошка для распыления |
10-45 мкм |
|
10 |
Давление топлива |
1,2 МПа |
|
11 |
Давление кислорода |
1,6 МПа |
|
12 |
Давление азота |
0,5 МПа |
|
13 |
Внешние размеры краскопульта |
80х90х300мм |
|
14 |
Краскопульт Вес |
4,8 кг |
